压力容器简介及分类

2020-10-20

压力容器是一种内外承受气体或液体压力,对安全要求较高的密封容器。
压力容器主要是圆柱形的,少数是球形或其他形状的。圆柱形压力容器通常由钢瓶、封头、喷嘴、法兰等部件组成。压力容器的工作压力越高,气缸体越厚。
压力容器的分类
1. 按压力分类:压力容器可分为内压力容器和外压力容器。
内部压力容器按设计压力P可分为四个压力级。
低压(规范L)容器0.1 MPa≤P < 1.6 MPa;
中压(规范m)容器1.6 MPa≤P < 10.0 MPa;
高压(h型)容器10 MPa≤P < 100 MPa;
超高压(规范U)容器P≥100MPa。

2. 根据容器在生产中的作用:
反应压力容器(代码R):用于完成介质的物理和化学反应。
换热压力容器(代号E):用于完成介质的换热。
分离压力容器(代号s):用于完成流体压力平衡缓冲和介质的气体净化分离。
储存压力容器(代码C,其中球罐代码B):用于储存气体、液体、液化气等介质。
在一种压力容器中,如果存在两种以上的工艺作用原理,应根据其在工艺过程中的主要作用进行分类。
1. 按安装方式分类:
固定压力容器:安装使用地点固定,工艺条件和操作人员相对固定的压力容器。
移动式压力容器:在使用过程中,不仅要承受内压或外压载荷,还要承受介质内部振动和运输过程中外界冲击和振动载荷所产生的冲击力。因此,在结构、使用和安全方面都有特殊要求。
上述分类方法仅考虑某一压力容器的设计参数或使用情况,不能全面反映压力容器的危险程度。压力容器相关的风险程度中等风险和产品的设计压力P和全卷诉PV值越大,爆炸能量越大,风险就越大,当该船休息,和更高的要求设计、制造、检验、使用和管理的船。

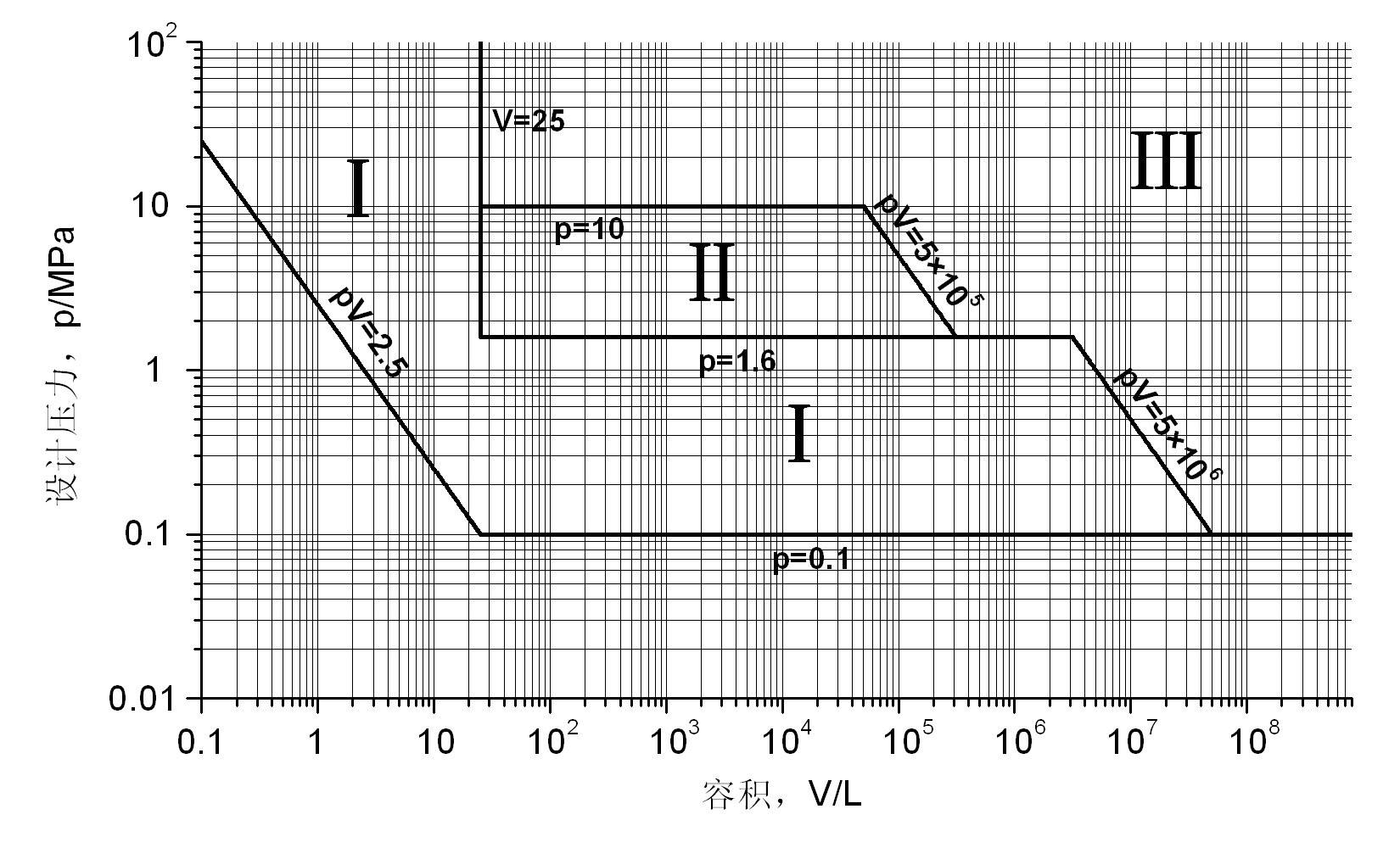

按安全技术管理分类:
对压力容器安全技术监督监管采用的综合分类方法不仅考虑压强和体积的乘积,媒介的风险和血管的作用在生产过程中,以促进安全技术的监督和管理。在这种方法中,压力容器被分为三类
1. 第三种压力容器,具有下列条件之一,是第三种压力容器:高压容器;中压容器(仅适用于有毒程度极高、高度危险的介质);中压反应容器(仅适用于易燃或中度危险介质,光伏产品大于或等于10MPa·m3)中压反应容器(仅适用于易燃或中度危险介质,光伏产品大于或等于0.5pa·m3)低压容器(仅适用于产品大于或等于0.2MPa·m3的极危险和高度危险介质))高压和中压壳管余热锅炉;中压玻璃内衬压力容器;高强度材料(相应标准规定的抗拉强度下限大于或等于540Mpa)制成的压力容器;移动式压力容器包括铁路罐车(介质为液化气和低温液体)、罐车(液化气运输(半挂车)车辆、低温液体)运输(半挂车)、永久气体运输(半挂车)车辆)、罐式集装箱(介质为液化气、低温液体)等;球形储罐(容积大于或等于50m3);低温液体储存容器(体积大于5M3)。低温液体储存容器(体积大于5M3)
2. 具有下列其中一项条件的第II类压力容器,被列为第II类压力容器:中压容器;低压容器(仅适用于剧毒和高度危险介质);低压反应容器和低压储存容器(仅限易燃介质或有毒介质);低压壳管余热锅炉;低压玻璃内衬压力容器。
3.一级压力容器。上述规定以外的低压容器应为一级压力容器。由此可见,国内压力容器的分类方法综合考虑了设计压力、几何容积、材料强度、使用场合和介质损伤程度等影响因素。例如,根据介质特性或容器功能的潜在危害性,低压容器可分为一级、二级甚至三级压力容器
